ESP32在vcode，Arduino下的开发环境搭建

vcode 环境搭建

配置c/c++环境

本教程默认都有安装vscode，并且已经完成汉化操作，如果没有安装vscode，请自行安装。

下载编译器MinGW并解压

  • 你可以直接点击为你找好的下载页面。

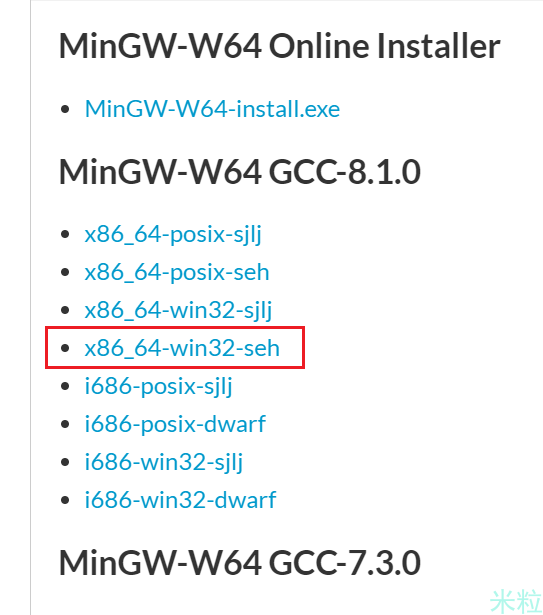

  • 下载页面中选择 x86_64-win32-seh 下载，也可以根据自己的电脑版本选择适合的版本。

mingw下载
  • 在C盘中解压文件，理论上你可以在任何地方解压，但注意路径不能包含中文。

将MinGW添加至环境变量

  • 进入mingw64下的bin文件夹，复制当前路径，Win + i唤起系统设置，输入高级系统设置并进入，点击环境变量，选择path，编辑，新建，粘贴路径，按下三个确定。

配置VScode插件

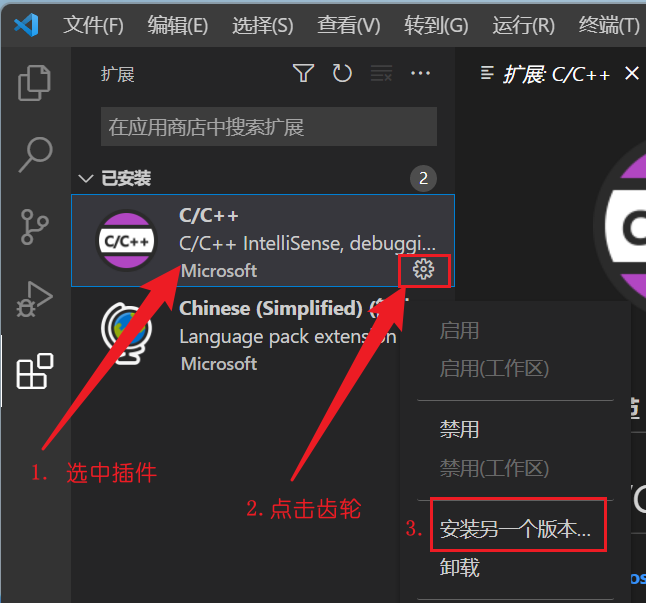

  • 切换C/C++插件至 1.8.4 版本，因最新版本不会自动生成launch.json文件，给后续优化带来不便，故退回旧版本。
版本退回

运行代码

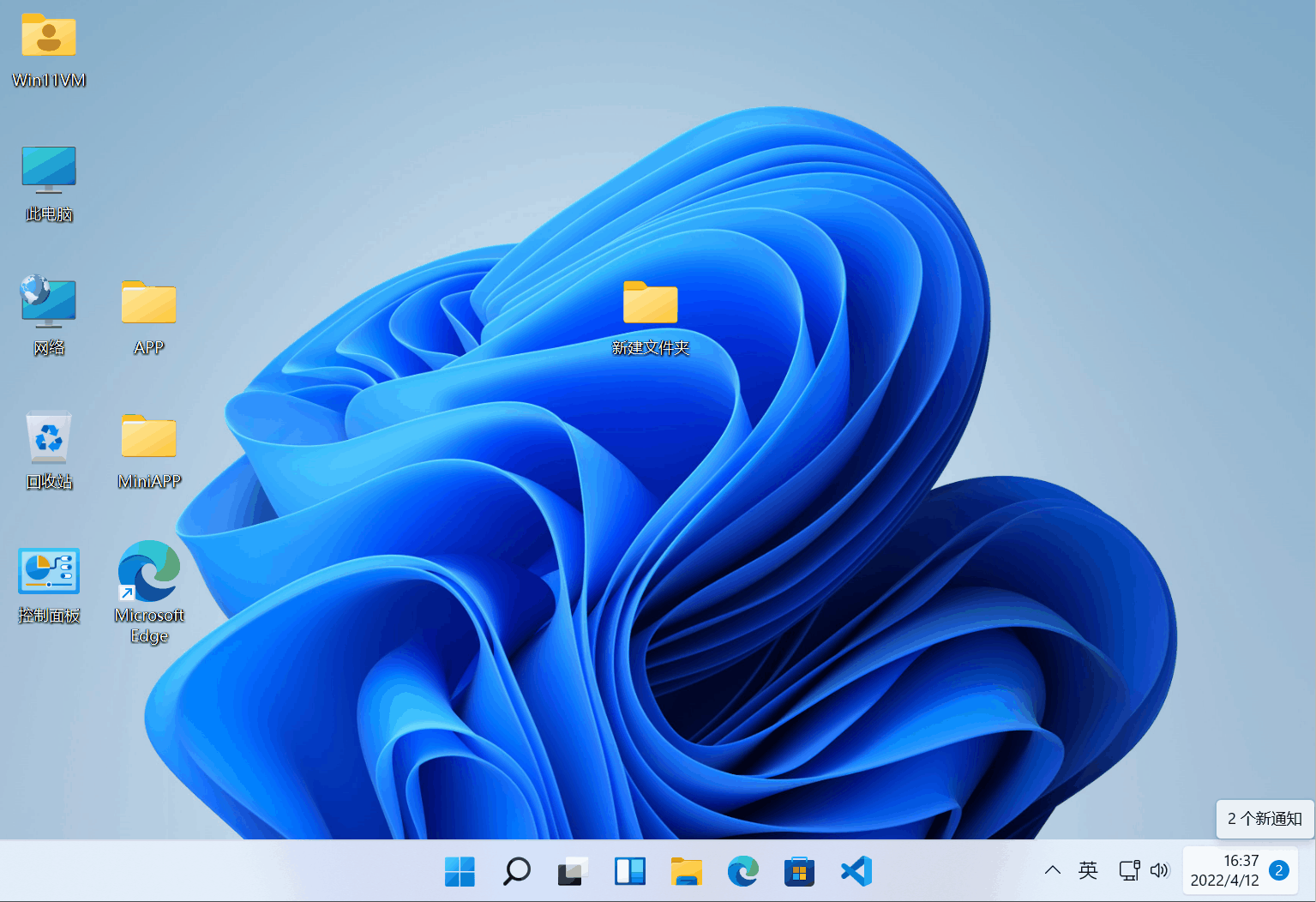

  • 新建文件夹，修改为英文名称并进入，右键 通过Code打开 若在安装时未勾选相关选项，可能没有这个选项，请自行在VScode内操作打开文件夹

  • 新建一个文件，英文命名且扩展名为 .c

  • 编写相关代码

    1
    2
    3
    4
    5
    6
    7
    8
    9
    #include <stdio.h>
    #include <stdlib.h>
    int main()
    {
        printf("Hello World!\n");
        printf("你好世界！\n");
        system("pause");    // 防止运行后自动退出，需头文件stdlib.h
        return 0;
    }

  • VScode菜单栏，点击运行，启动调试，稍等程序运行，输出结果在下方终端，上方调试面板，点击最右边的 橙色方框 停止程序运行

    运行代码

调整和优化

  • 请根据自己的需要进行优化

  • 代码运行后 .vscode 文件夹会自动生成在你的源文件目录下

  • .vscode 文件夹下的 task.json 和 launch.json 用来控制程序的运行和调试。

  1. 将程序运行在外部控制台【推荐】

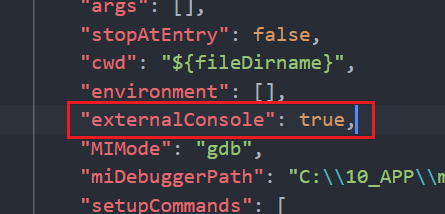

    • 打开.vscode 文件夹下的 launch.json 文件，找到 "externalConsole": false, 将 false 改为 true 并保存。

    控制台

  2. 解决中文乱码问题【推荐】

    • 打开.vscode 文件夹下的 task.json 文件，找到 "${fileDirname}\\${fileBasenameNoExtension}.exe" 在后面加上英文 逗号 然后回车到下一行，粘贴下面文本 "-fexec-charset=GBK" 并保存

    中文乱码

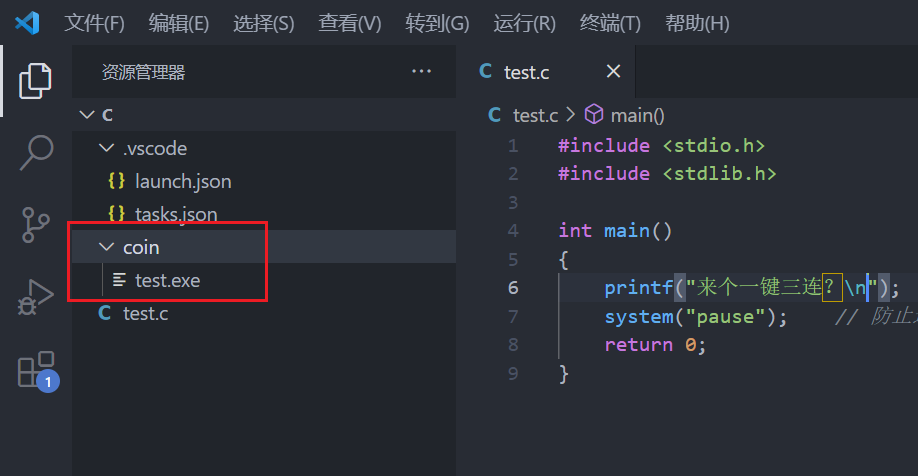

  3. 收纳生成的 exe 可执行文件【可选】

    • 打开.vscode 文件夹下的 task.json 文件，找到 "${fileDirname}\\${fileBasenameNoExtension}.exe"

    • 修改成 "${fileDirname}\\coin\\${fileBasenameNoExtension}.exe" 并保存，同理，launch.json 下也有相同的字段，需要你修改

    • 在源文件同目录下新建 coin 文件夹，程序运行后，可执行文件将会生成在里面（其中 coin 可修改成你喜欢的英文名字）

      这样 .c 文件一多起来的时候，就不会出现 .exe 和 .c 相互穿插在目录中😁。

收纳exe

提示

  • 若源代码文件夹含有中文路径，将会无法编译程序。
  • 若你的Windows用户名使用了中文，可能无法运行。

配置ESP32环境

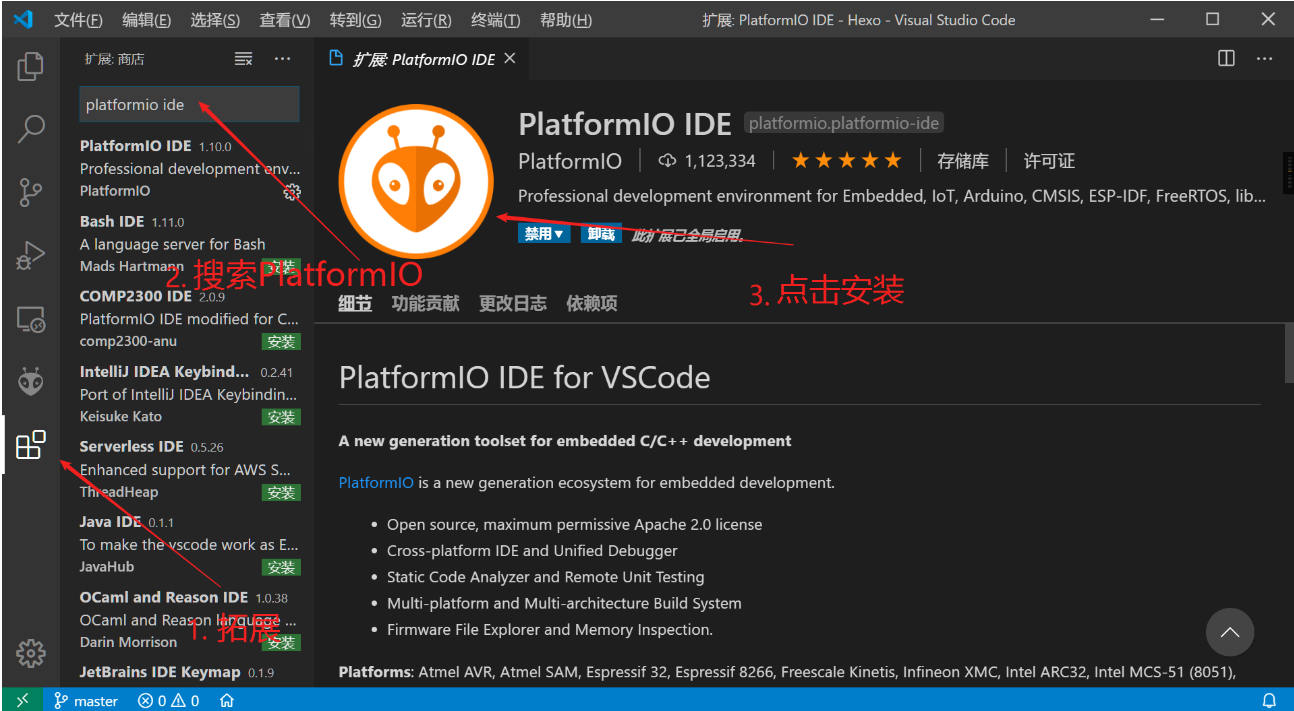

安装PlatFormIO IDE

image-20230531231123873

安装完成并且重新启动VSCode以后，拓展那一栏有一个外星人样子的图标，活着看左下角error和waring的右边出现一个小房子的小图标，这个就是PlatformIO IDE的主页，这样就表示安装好了。

image-20230531231216868

测试

  • 选择New Project创建工程，选择相应的Board，我这里使用Espressif ESP32 Dev Module，输入ESP32找到对应的Board

  • 选择Framework是Arduino，选择保存路径，等待工程完成需要一点时间.

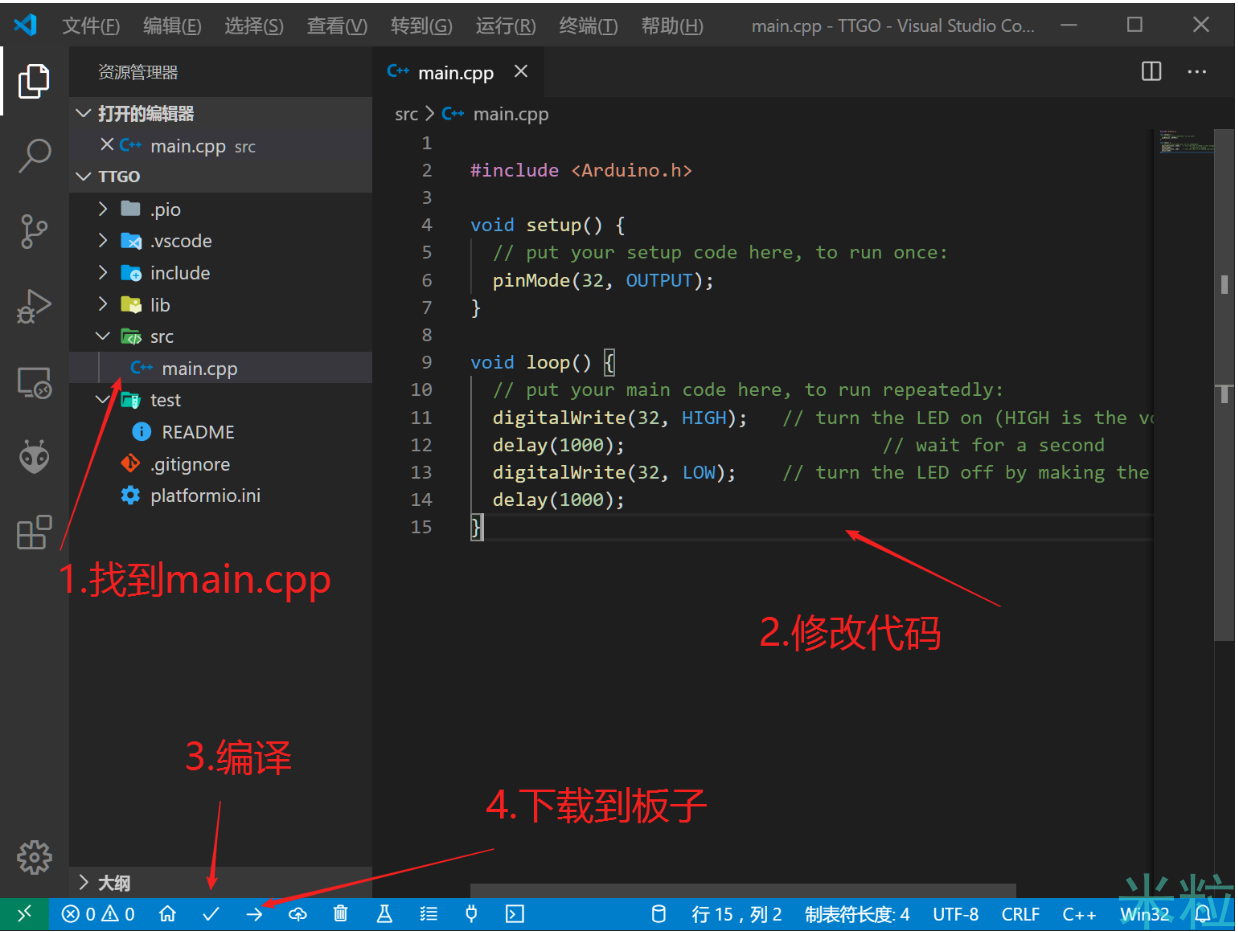

  • 完成，打开工程文件夹，找到目录src下的main.cpp并修改如下

    image-20230531231828225
image-20230531231952215

测试代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#include <Arduino.h>

void setup() {
  // put your setup code here, to run once:
  pinMode(32, OUTPUT);
}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(32, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);                       // wait for a second
  digitalWrite(32, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);
}
  • 编译与下载同样左下角有一堆按钮,如上图可以看到相应的按钮
  • 选择 upload 即可完成下载，GPIO32引脚电平翻转，可以看到我们连端口都没有选择就完成了下载的工作，PlatformIO IDE 自动扫描串口设备，非常方便。

Arduino 环境搭建

下载 Arduino 安装包

选择自己合适的系统版本 Arduino , 软件安装就不必多说了。

汉化操作

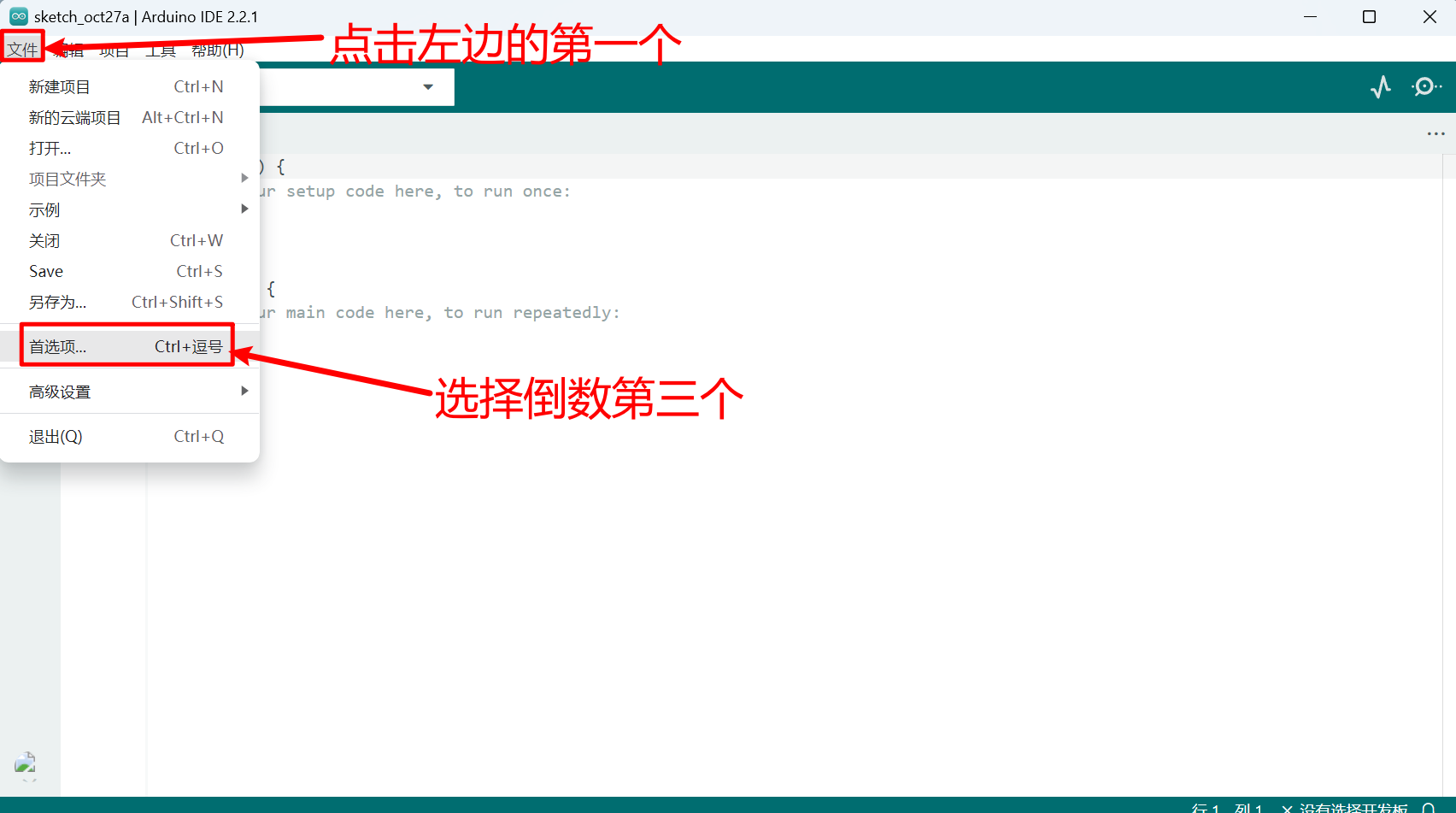

点击左边的第一个→选择倒数第三个→点击第四个选项，选择中文简体，然后重启软件就可以了。

配置 ESP 32 环境

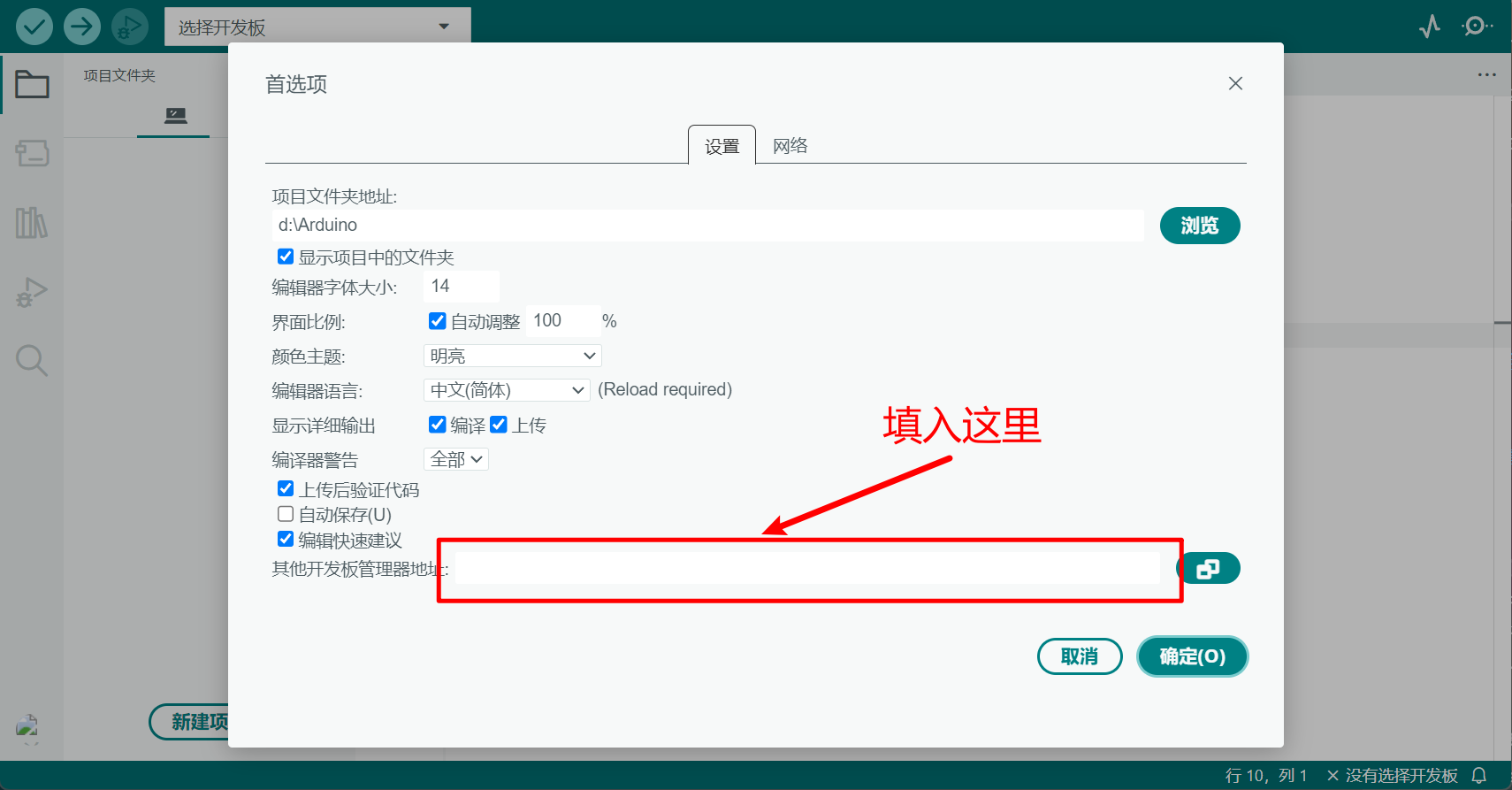

点击左上角“文件”–>首选项–>附加开发板管理器网址–>在输入框里面输入网址。

稳定版发布链接：https://espressif.github.io/arduino-esp32/package_esp32_index.json

开发发布链接：https://espressif.github.io/arduino-esp32/package_esp32_dev_index.json



安装环境失败的解决方法

  1. 下载 ESP32配置文件，将下载的文件放到这个路径下 C:\Users\用户名\AppData\Local\Arduino15。
  2. 重新输入 其他开发板管理器网址，file:///C:/Users/用户名/AppData/Local/Arduino15/package_esp32_index. json。

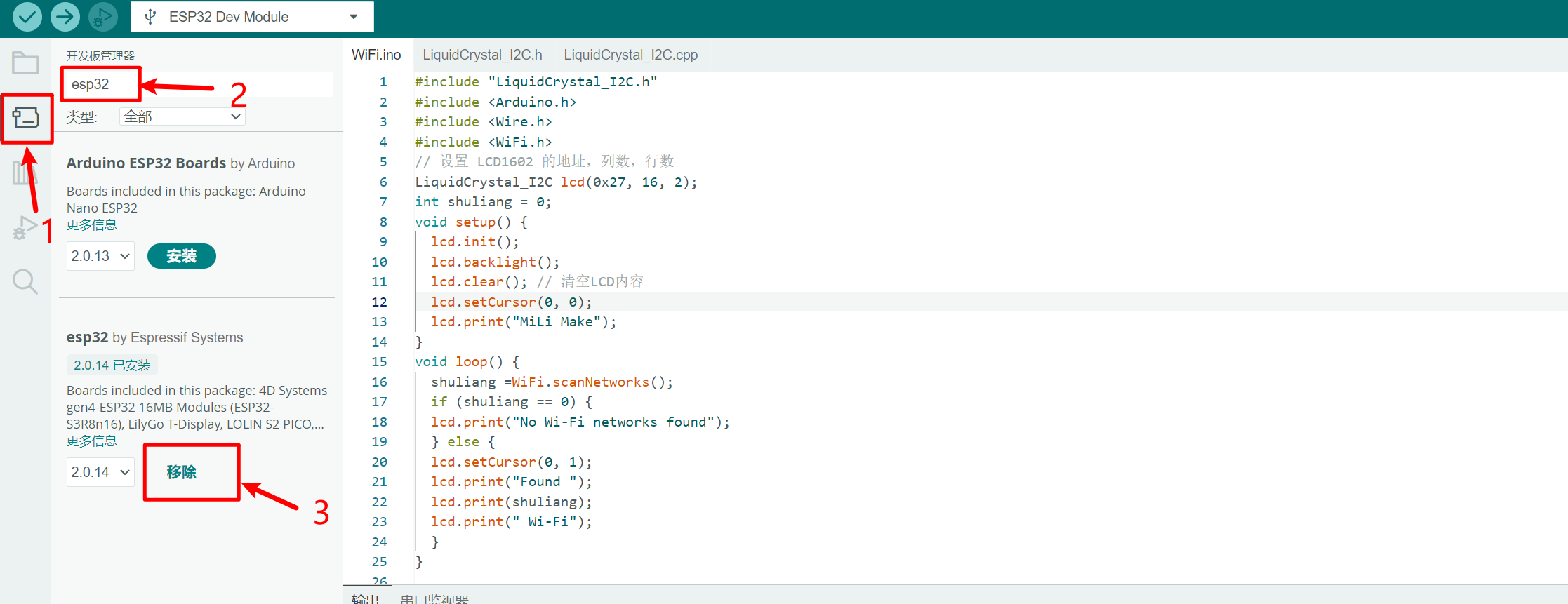

  3. 再次搜索ESP 32，下载环境。到这里可能还是会出现下载不了的问题。这个根本原因还是国内无法正常访问 GitHub 的原因导致的。本着授人以鱼不如授人以渔的想法，教会大家如何解决这个问题。
  4. 我还是先给出速通方法。下载 ESP32环境文件2.0.14版本，因为阿里云网盘无法分享 ZIP 文件，所以需要运行文件中的 exe 文件进行解压。将解压完的文件放到这个路径下C:\Users\33323\AppData\Local\Arduino15\staging\packages，之后重启软件即可看到 esp32 开发环境。

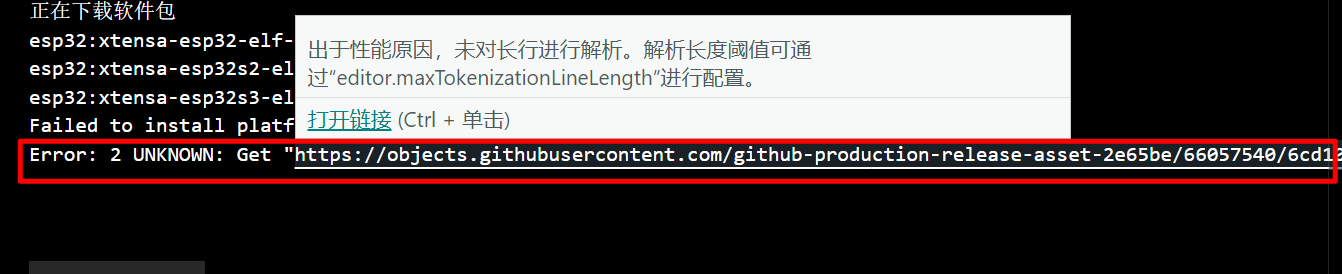

  1. 解决环境包无法下载，这个其实不麻烦，你需要有一个 魔法环境，就是无障碍访问到 github 的环境。使用一样的配置文件，安装 esp32，会出现下面的报错提示，有一个链接点击进去下载就可以了，注意：需要下载到这个路径中 C:\Users\33323\AppData\Local\Arduino15\staging\packages。

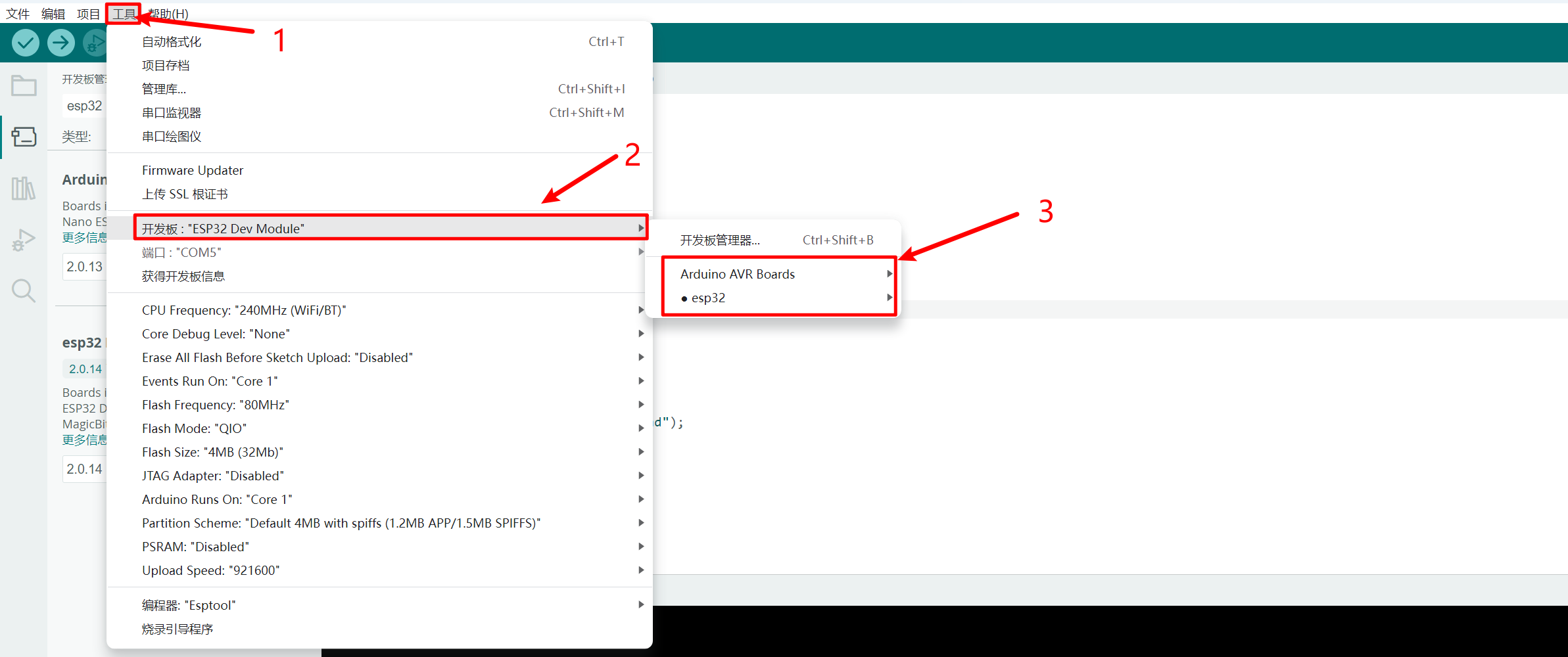

如果出现这个情况，需要你重新点击安装 esp32 的环境。
